電動自行車一般采用鉛酸電池供電，有24V、36V、48V三種規格。然而，電動車的照明燈、音響、防盜報警器和行駛速度顯示器只需要12V DC電壓。介紹了一種基于單片機TL494PWM技術的降壓DC-DC開關電源，通過閉環控制穩定輸出電壓。系統具有過流保護和相位補償設計，使系統工作穩定。

電動自行車一般采用鉛酸電池供電，有24V、36V、48 V三種規格，但電動汽車的電機控制器只需要12V DC電壓就可以照明、發聲、防盜報警、顯示里程速度

電動汽車控制器是用于控制電動汽車啟動、行駛、前進后退、電動汽車電機速度和停止等電動汽車電子設備的核心控制裝置。它就像電動車的大腦，是電動車的重要組成部分。目前電動車主要有電動自行車、電動兩輪摩托車、電動三輪車、電動三輪摩托車、電動四輪車、電瓶車等。電動汽車控制器也因型號不同而具有不同的性能和特點。

面對內燃機車的尾氣污染和能源枯竭，電動汽車現在正逐漸進入人們的生活。世界各大汽車廠商都在大力研發電動車的控制技術，并在最近的車展上推出了電動車。電機控制器是電動汽車控制系統中最關鍵的部分，它的發展對電動汽車的普及和推廣有著深遠的影響?，F(xiàn)在主流的電動車控制器主要由電力電子器件組成，其中電機控制器直接充當心臟。

　　電動車電機控制器的原理

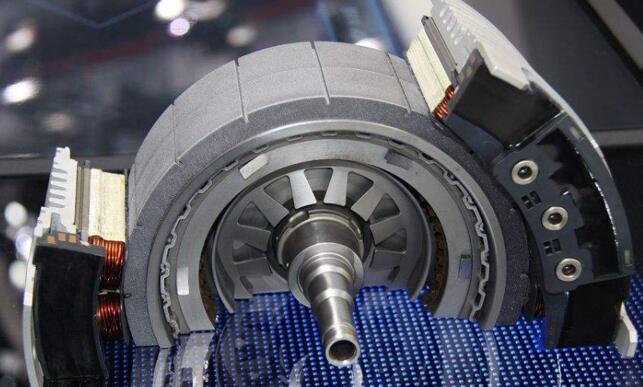

本文中的電動汽車采用了單獨勵磁的DC刷電機，動力電池采用了六節串聯的鉛酸電池，每節電池的額定電壓為6V，總輸出電壓為36V。分勵DC電機的額定電壓為36v，額定功率為3kw，額定輸出轉矩為10.84nm，額定轉速為2600r/min，勵磁電流為10a，最大負載電流為110a。

在該控制器的設計方案中，電樞控制部分采用兩象限D(zhuǎn)C斬波脈寬調制系統，勵磁控制部分采用雙極可逆DC斬波脈寬調制系統?？刂破鬟x用Tl494芯片，具有結構簡單、功能可靠、價格低廉、穩定性好的優點。tl494內置5v5%參考電源、兩個誤差放大器、脈寬調制產生比較器和可調死區控制。

　　兩象限型直流斬波 系統

二象限D(zhuǎn)C斬波器的原理圖如圖1所示，采用半橋結構。流經電機的電流Ia可以是正的也可以是負的，開關管S2只在制動時工作，系統可以在兩個象限工作。雖然控制方案只能使電機工作在第一象限和第二象限，但它具有能量回饋制動的功能，控制方便，使用的電子元件較少，有利于減小控制器的尺寸。系統可靠性高，方案成本低

　　雙極式可逆直流斬波 系統

雙極可逆DC斬波器的示意圖如圖2所示。這種DC斬波器可以使電機在四個象限運行，即電樞電壓VA和電流IA可以是正的，也可以是負的。

該控制方案可以使電機在四個象限內運行，電路和控制不復雜，電機停止時有微振動電流，可以消除靜摩擦的死區，在低速時，每個功率開關管的驅動脈沖仍然很寬，有利于保證功率開關管的可靠導通。通過單獨勵磁的DC電機的勵磁電路的電流并不大，因此勵磁電路不需要頻繁切換，只要讓它在第一和第三象限工作即可
