對于額定功率約為3000瓦的連續運行電動機，需要一個熱繼電器。

以下是行業的國家標準要求:

1.在運行過程中易于過載的電動機以及由于困難的啟動或自啟動條件而需要有限的啟動時間的電動機必須具有過載保護。額定功率為3KW或更高的連續驅動電機必須具有過載保護。但是，如果由于電源故障造成的損失大于過載，則不適合安裝過載保護設備或?qū)π盘栠M(jìn)行過載保護。

2.短時間或間歇運行的電動機可能未配備過載保護，如果電動機在運行過程中可能被切斷，則必須安裝過載保護裝置以防止電動機被切斷。

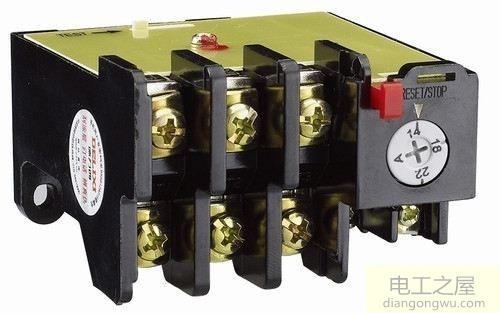

熱繼電器的作用

為什么電機需要加熱繼電器？添加熱繼電器的功能是什么？

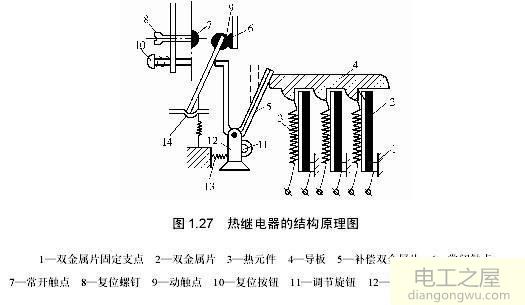

1.熱繼電器的原理

熱繼電器的工作原理是，過載電流通過熱敏元件后，金屬板被加熱并彎曲，從而推動作用機構，導致觸點移動，從而斷開電路。熱繼電器具有主觸點和輔助觸點，并且輔助觸點的常閉觸點通常串聯在控制電路中，以為電路提供不同的保護。

2，過載保護

根據熱繼電器的工作原理，很明顯，熱繼電器在電路中起到過載保護的作用。金屬薄板不能用作短路，因為它在加熱的機架區域中運行緩慢。短路保護通常使用保險絲來保護。

連接方法

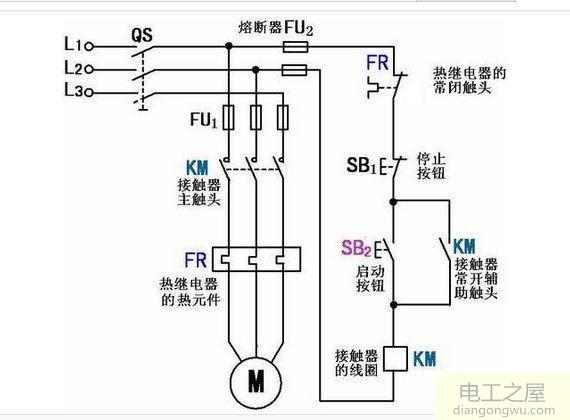

熱繼電器在電路中分為主觸點和輔助觸點兩部分，其連接方法如下。

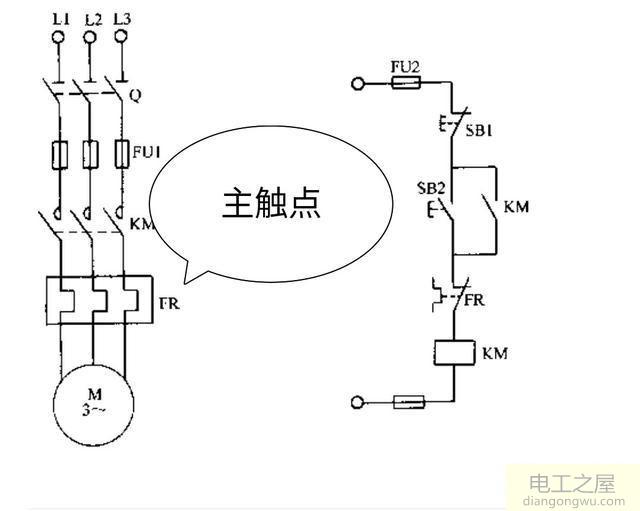

1.如何連接關鍵聯系人

主電路中熱繼電器的連接方法通常與交流接觸器的主接觸端子串聯，熱繼電器的端子與三相電動機的端子直接串聯。熱繼電器的容量取決于三相電動機，并且選擇了電源。

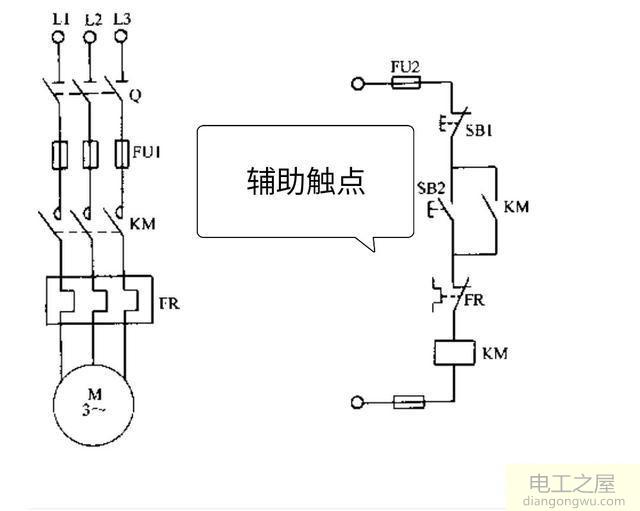

2，輔助觸點連接方法

輔助觸點連接方法通常在常閉按鈕之前串聯連接。如您在圖片中所見，“開始”按鈕后的序列仍然比較少見。當熱繼電器熱膨脹和過載時，熱繼電器會正常工作。它成為關閉按鈕。通常，斷開控制電路的電源是關閉的，交流接觸器停止工作，并且電機是關閉的。

熱繼電器的常開觸點可以連接到報警系統。當熱繼電器工作時，常開常閉常閉，并且可以發送或連接聲音和視覺警報。用于顯示的頂級計算機。
