單相雙電容電動機的電容器接線通常包括正交L連接單相雙值電容器電動機和單相Y連接雙值電容器電動機。

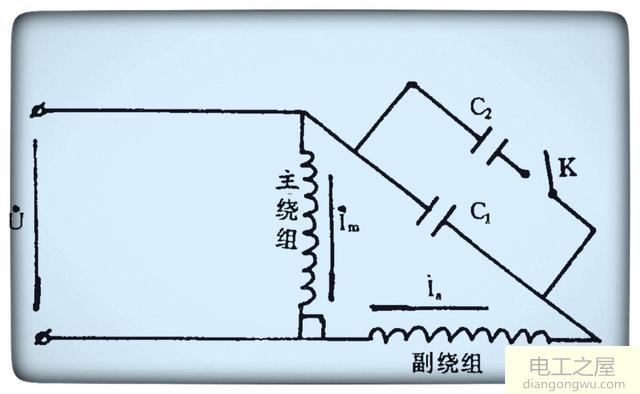

正交L接線單相雙值電容器電動機的接線圖

上圖是正交L連接單相雙值電容器電動機的接線圖。在圖中，C1是工作電容器，C2是啟動電容器，K是離心開關。在圖中的正交L接線圖中，您可以看到從主繞組到啟動電容器和工作電容器，從另一端到次級繞組的一個分支，但帶有啟動電容器。該位置與離心開關串聯。

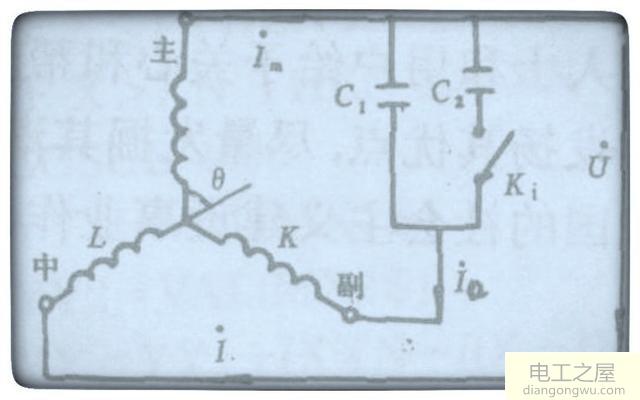

單相Y型連接雙值電容器電動機的接線圖

與單相Y接雙值電容器電動機的接線圖相比，正交L接單相雙值電容器電動機的接線圖，基本上，接線方法是從主繞組到啟動電容器，從運行電容器的一端連接到另一端，最后我們將導線連接到次級繞組，并將離心開關與支路串聯，并與啟動電容器相連。地點。

與正交兩繞組電動機相比，三繞組電動機有哪些優勢？

1.與正交二繞組電動機相比，相帶較窄，基波繞組系數較高。 2.三繞組電動機通過改變中間相繞組的匝數來改變電容器，以利于調整計劃，具有良好的電動機啟動和運行性能。 3.當三個繞組在空間上彼此形成120度的電角時，電動機的3次和3次諧波磁勢會大大減弱，這有助于提高電動機的性能。 4.如果電動機經常以正向和反向旋轉運行，則可以設計一種三繞組電動機，其初級繞組與次級繞組的有效繞組的匝數比為1。次級繞組與主繞組的有效繞組相同。這樣做的優點是，無論是正向還是反向旋轉，電動機都可以實現相同的性能。

在雙值電容器電動機的正交L布線和單相Y布線中，啟動電容器和驅動電容器的布線（主要是電源線連接）之間幾乎沒有差異。兩種接線方式均使用離心開關，其功能是當電動機達到工作速度時，離心開關通過離心力的作用將其分離，從而將支路與起動電容器分開，然后對電動機的后續運行進行“處理”。通過工作電容器。
