單相串勵電動機也就是串勵電機，其工作原理就是因為電樞繞組和勵磁繞組串聯一起工作，而單相串勵電動機接線圖怎么樣接220伏，是很多接單相串勵電動機接線時的大問題，那到底怎么樣接220伏呢?下面小編就來講解一下單相串勵電動機接線圖怎么樣接220伏!

單相串勵電動機接線220伏方式圖

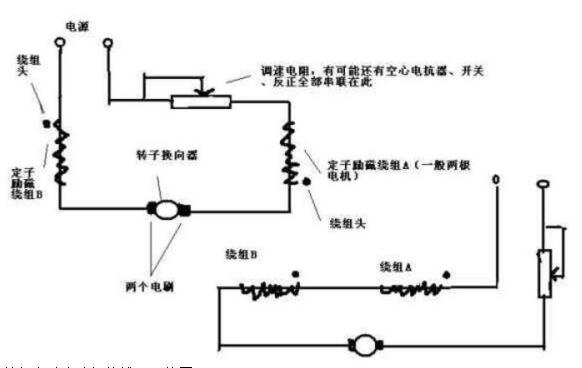

單相串勵電動機接線220伏圖1

單相串勵電動機接線220伏圖2

1、單相串勵電動機接線方式的第一種就是將定子兩級繞組兩端接電源，另外兩端接碳刷，兩碳刷與轉子換向器相觸。

2、單相串勵電動機接線方式第二種就是將定子兩級繞組串聯尾頭一端接電源的火線，另外一端接一端碳刷，電源零線接一邊碳刷，兩碳刷與轉子換向器相觸。

單相串勵電動機工作原理

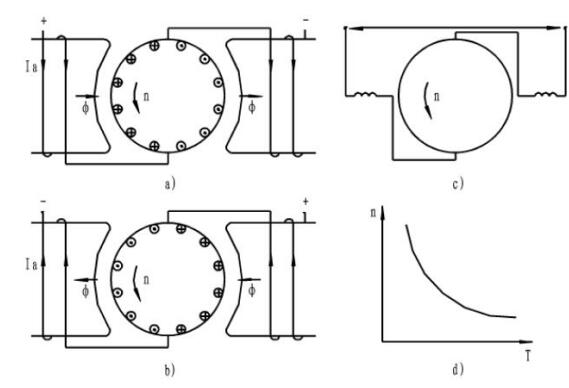

單相串勵電動機工作原理與直流串勵電動機時建立在一起的，主要是通過主磁通Φ和電樞電流Ia的方向，按照左手定則所以可以決定轉子旋轉的方向，在a中是按逆時針方向旋轉。

如果把電源的極性反過來，串勵電動機主磁通Φ和電樞電流Ia也都同時改變了方向，按照左手定則所以轉子轉向不變，仍為按逆時針方向旋轉。

因此串勵電動機加上單相交流電壓后，電源極性在周期性變化，但轉子始終維持一恒定的轉向，所以串勵電動機可以應用在交、直流兩種電源上。

單相串勵電動機接線圖怎么樣接220伏主要有兩種接法，大家可以根據接線圖和接線步驟慢慢的操作，根據單相串勵電動機工作原理大家也就能明白單相串勵電動機接線220伏后時如何工作的了。
